《建筑工程识图》内容组织
本课程的项目来源于聊城市技师学院明德楼的真实任务。
按照认知规律，项目一认识明德楼图纸，进行施工图绘制前的工具、图纸、规范等准备，让学生对图纸有初步认识，带着问题开始课程的学习。通过项目二学习施工图投影原理和图纸表达方式，解决项目一提出的问题。项目三和项目四是按照施工员识读图纸的工作过程，从图线符号→建筑施工图→结构施工图，符合识图顺序，构成一个完整的工作过程。项目五为会审千岛山庄2号楼施工图图纸，将教学内容进行整合为施工员岗位的典型工作任务之一会审图纸，前后关联，由单一到综合，并一实际案例千岛山庄2号楼施工图考核学生的学习效果。
每个任务实施时分为导知、导入、导研、导做、导评五个步骤，达到学生能够独自完成任务的目的。

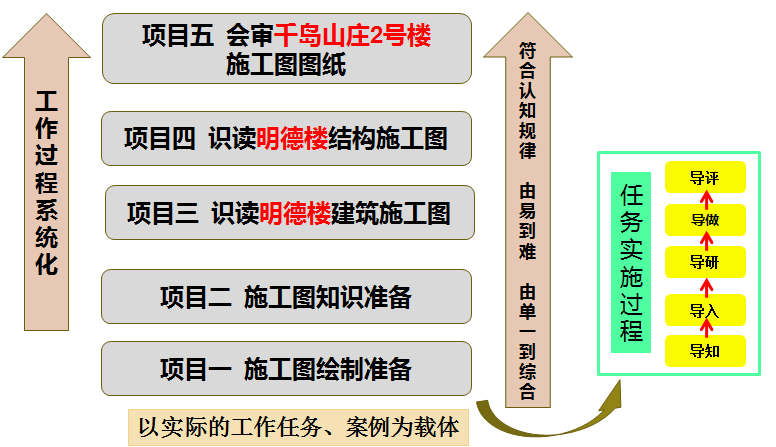

图《建筑工程识图》教学内容组织
表教学任务与时间分配表(共5个项目，15个任务，96学时)
序号 | 项目 | 任务 | 课时分配 | |
1 | 项目1施工图绘制准备 | 任务01绘图准备 | 8 | 16 |
任务02建筑施工图绘制 | 4 | |||
任务03结构施工图绘制 | 4 | |||
2 | 项目2施工图知识准备 | 任务04投影原理认知 | 8 | 14 |
任务05工程图表达 | 6 | |||
3 | 项目3识读建筑施工图 | 任务06建筑施工图知识准备 | 4 | 40 |
任务07建筑总平面图识读 | 4 | |||
任务08建筑平面图识读 | 10 | |||
任务09建筑立面图识读 | 8 | |||
任务10建筑剖面图识读 | 8 | |||
任务11建筑详图识读 | 6 | |||
4 | 项目4识读结构施工图 | 任务121建筑结构图识图准备 | 6 | 20 |
任务13基础施工图识读 | 6 | |||
任务14主体结构施工图识读 | 8 | |||
5 | 项目05会审千岛山庄2号楼施工图图纸 | 任务15会审千岛山庄2号楼施工图图纸 | 6 | 6 |
